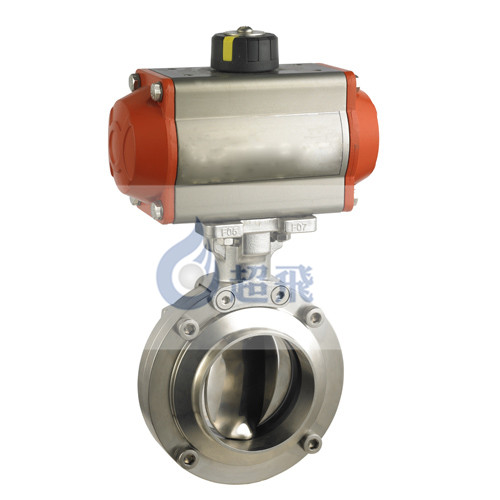

衛生級三片式氣動蝶閥在醫藥、食品和生物技術等行業中被廣泛應用，因其快速的流體控制能力和高衛生標準而備受青睞。了解其工作原理對于正確選擇和使用這種閥門重要。本文將詳細介紹衛生級三片式氣動蝶閥的工作原理。

1.結構組成

衛生級三片式氣動蝶閥主要由以下幾個部分組成：

閥體：通常采用316L不銹鋼材料，具有良好的耐腐蝕性和抗磨損性。

蝶板：安裝在閥體內，通過旋轉來控制流體的通斷。

氣動執行器：提供動力，驅動蝶板旋轉。

密封圈：通常采用PTFE或其他高性能材料，確保良好的密封性能。

三片式結構：包括兩個端蓋和一個中間閥體，便于拆卸和清洗。

2.工作原理

衛生級三片式氣動蝶閥的工作原理基于氣動執行器對蝶板的旋轉控制：

2.1氣動執行器

氣動執行器是驅動蝶板旋轉的關鍵部件。它通過壓縮空氣作為動力源，當壓縮空氣進入執行器時，氣缸內的活塞會移動，帶動連桿機構，從而驅動蝶板旋轉。氣動執行器可以實現快速響應和準確控制，適用于自動化生產線。

2.2蝶板旋轉

蝶板是閥門的核心部件，位于閥體中心。當氣動執行器驅動蝶板旋轉時，蝶板可以在0到90度之間轉動。在完全關閉狀態下（0度），蝶板垂直于流體流動方向，阻止流體通過；在完全開啟狀態下（90度），蝶板平行于流體流動方向，允許流體自由通過。蝶板還可以在中間位置調節流體的流量。

2.3密封性能

為了確保良好的密封性能，蝶板與閥體之間通常裝有密封圈。密封圈通常采用PTFE或其他高性能材料，能夠在高壓和高溫環境下保持良好的密封效果。當?shù)逍D(zhuǎn)到關閉位置時，密封圈會緊密貼合閥體，避免流體泄漏。

2.4三片式結構

三片式結構包括兩個端蓋和一個中間閥體，這種設計使得閥門易于拆卸和清洗。端蓋可以通過螺栓固定在中間閥體上，方便維護和更換內部部件。這種設計不但提高了閥門的衛生性能，還延長了其使用壽命。

3.優點

衛生級三片式氣動蝶閥具有以下優點：

快速控制：氣動執行器響應迅速，能夠?qū)崿F(xiàn)快速開關和準確控制。

易于清洗：三片式結構便于拆卸和清洗，確保無死角。

耐用性強：316L不銹鋼材料和高性能密封材料保證了閥門的耐用性和可靠性。

適用范圍廣：適用于各種介質，包括液體和氣體，廣泛應用于醫藥、食品等行業。

總之，衛生級三片式氣動蝶閥通過氣動執行器驅動蝶板旋轉，實現流體的通斷控制。其快速、可靠且易于清洗的特點使其成為醫藥、食品等行業的理想選擇。
